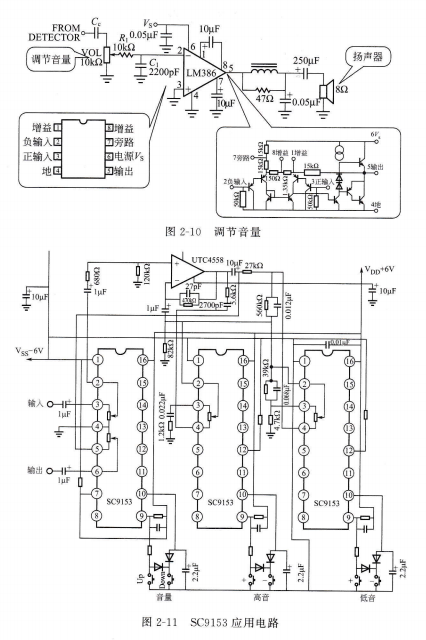

74HC257D,653电子音量控制电路应用电路 SC9153是为音频设备等音量控制电子化而设计的一块专用集成电路。该电路采用CMOS工艺制作，封装形式为相斗塑封16引线双列直插式。（见图2-11）

电容器是组成电子电路的主要元件之一,在各种电子产品和电力设备中,有着广泛的应用。它是一种储能元件。在电路中用于调谐、滤波、耦合、旁路、能量转换和延时。在实际电路中.为了方便表述与分析.通常将电容器简称为电容。在这一章节将介绍电容器的种类、参数、识别与应用。

上午学基础 电容器识别

电容器是由两个导体电极中间夹一层绝缘体(又称电介质)所构成,电容类型主要是由电极和绝缘介质决定的。其基本特性是能够存储电荷。电容器具有以下两个重要的特点:

具有“隔直通交”的特点;

电容器两端电压在充放电过程中不能突变。在电子电路中,电容器常用于滤波、移相、旁路、信号调谐等i在电力系统中,电容器可用来提高电力系统的功率因数。

电容器的工作原理

将电容器的两个极板分别接到直流电源E的正、负极上,电容器的两极板间便有电压LI,在电场力的作用下.自由电子定向运动.使得A板带有正电荷,B板带有与正电荷等量的负电荷,电容器的工作原理示意图如图3-1(a)所示。电荷的移动达到两极板间的电压与电源电动势相等时为止。在这种情况下,就会在两个极板间的介质中建立电场.这样,电容器就储存了一定量的电荷和电场能量。
