A7PPB-3710G电位器实际上就是可变电阻 ,主要应用于电阻值要经常调整而 且阻值稳定可靠的场合 。在电子设备中,电位器是使用较多的元件之一 ,主要是在收音机 、VCD/DVD、 功放上使用 ,其作用是调节电位或音量 。

上午学基础电位器识别 电位器是由一个电阻体和一个转动或者滑动的系统组成 ,在一定范围内连续可调的电阻器 。一般都是以滑动臂动接点的接触 电刷 在 电阻体上滑动 ,以 滑动臂的中间为抽头把 电阻体分成两个电阻串联的分压网络 ,其分压比随接触电刷在电阻体滑动的位置变化而变化 。

电位器不完全同于可变电阻 。可变电阻器一般指二端元件 ,在使用 中它 可以平滑连续地或跳跃地改变电阻值 。随接触刷从一端移到另一端 ,电阻值在最小值 (R min)和 最大值 (R max)之 问变化 。

电位器指的是四端元件 ,电 位器转轴上的接触刷将电阻分为两个部分 ,在使用 中通过调节电位器的转轴可从恒压源取得平滑或跳 跃变动的输出电压 。

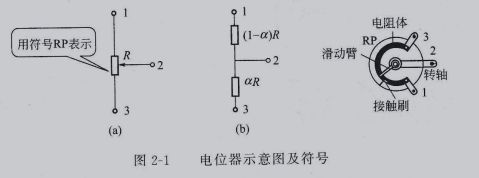

电位器有一个滑动接触端和两个固定端 ,如图2-1(a)所示 。 在直流和低频工作时 ,电位器可用两个可变电阻串联来模拟 ,如图2-1(b)所示 。电位器的滑动端和任一同定端间的电阻值 ,可以从零到标称值间连续变化 ,可作为可变电阻器使用 。

电位器作为一个可调的电子元件 ,其在电路中的主要作用有电流控制器 、变阻器或分压器 。

(1)电位器的分类 ① 按电刷接触可分为接触式电位器和非接触式电位器 。 ② 按结构特征可分为单联 电位器 、带开关电位器 、锁紧式电位器 、抽头式电位器 、多联电位器 。
