让我们聊聊使用Artemis模块时的布局和设计注意事项。

Arduino的Artemis开发

使用SparkFun Artemis Arduino Core在不到5分钟的时间内使我们功能强大的基于Artemis的主板（Artemis Nano，BlackBoard Artemis和BlackBoard Artemis ATP）闪烁！

硬件总览

Artemis Thing Plus具有广泛的功能，请看一下，对吧？

特征：

1M闪存/ 384k RAM

提供48MHz / 96MHz Turbo

21个GPIO引脚-所有中断功能

21个PWM通道

内置BLE收音机

8个14位精度的ADC通道

2条I2C总线

1条SPI总线

2个UART

PDM数字麦克风

I2S接口

Qwiic连接器

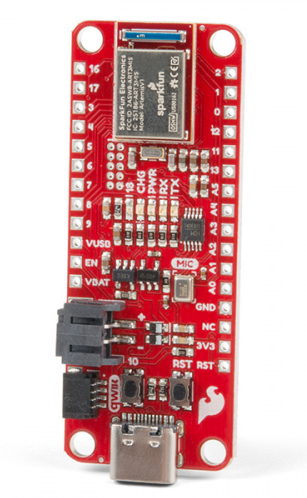

板前的高分辨率照片

⚡警告：所有引脚均为3.3V。请勿将引脚暴露于5V电压。

Artemis上的ADC为0-2V。将ADC引脚暴露于3.3V电压不会损害器件，但对于大于2V的电压，ADC将饱和返回16,383（14位）。

串行和JTAG编程

RedBoard Artemis Thing Plus有两种编程方法。最常见的是USB C连接器，它用作USB到串行桥接器。只需在Arduino IDE中按“上载”或从SDK中按“ make bootload”，即可更新Artemis上的固件。

USB-C端口，用于对Artemis Thing Plus进行编程

单击图像以更仔细地查看

我们在RedBoard Artemis Thing Plus上使用CH340E。该驱动程序应自动安装在大多数操作系统上。但是，那里有各种各样的操作系统。首次将芯片连接到计算机的USB端口或进行操作系统更新时，可能需要安装驱动程序。有关更多信息，请查看我们的“如何安装CH340驱动程序教程”。

如何安装CH340驱动程序

如何在Windows，Mac OS X和Linux上安装CH340驱动程序（如果需要）。

第二种方法是JTAG编程。对于需要断点级调试的更高级的用户来说，JTAG的占用空间不大。我们建议检查一下我们的JTAG部分以获取兼容的公头和兼容的JTAG编程器和调试器。

JTag端口，用于对Artemis Thing Plus进行编程

单击图像以更仔细地查看

GPIO

Artemis Thing Plus在板的两侧都有21个可用的GPIO引脚。此外，还有用于用户按钮和LED的单独的IO。 LED引脚支持PWM，但按钮的引脚不支持。 Artemis Thing Plus原理图可以为您提供有关Thing Plus突破了哪些Apollo3打击垫的信息。您也可以将其与Apollo3焊盘图进行交叉引用。

GPIO导轨后视图

GPIO引脚导轨用户按钮和LED

单击任一图像以更仔细地查看

Qwiic和I2C

Artemis Thing Plus上的I2C引脚在板子背面标有SDA和SCL。它们在Arduino IDE中使用Wire.begin（），Wire.read（）等进行控制。虽然引脚16/17使用Wire1，但Qwiic连接器使用Wire，因此您可以使用SparkFun的Qwiic生态系统（有超过50个板，每个板都有更多周！）。

前视图后视图

前视图：Qwiic连接器和I2C引脚16和17后视图：引脚16 / SDA1和17 / SCL1

单击任一图像以更仔细地查看

麦克风和RTC

Artemis在低功耗语音识别方面表现出色。为了实现这一点，我们在板上添加了PDM MEMS麦克风。此外，在给定外部32kHz晶体的情况下，Artemis模块可以运行RTC，因此我们已经包括在内。

RedBoard Artemis Thing Plus上的PDM麦克风和RTC

单击图像以更仔细地查看

板子尺寸

所有电路板尺寸均以英寸为单位列出。总体而言，PCB尺寸为2.3x.9英寸，与USB-C连接器略有悬垂。

板子尺寸
