第二阶段――馈线分段、拉手、无自动化阶段

   关于图形符号的简单说明:M28W640HST70ZA6E

   串表示开关处于闭合状态;鲁表示开关处于打开状态。

   其他图形符号同6.2.1节的说明。

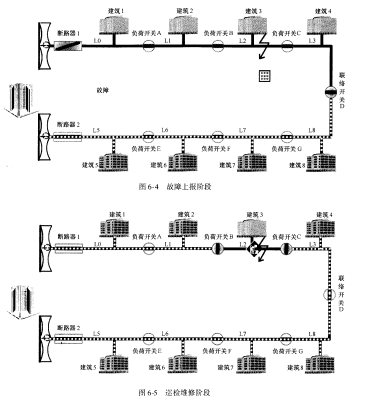

   同样先来介绍一下配网结构,如图⒍4所示,与6.2.1节不同的是,此时馈线分段了,在断路器1出来的馈线上现在装有了负荷开关A、负荷开关B、负荷开关C,对应的也就将馈线分成了LCl、L1、Lz、u4段;另外,此时的配网形成了环网“手拉手”的结构,在区段I3与Lg之间多了一个联络开关D,正常运行时,此联络开关打开。

    若负荷开关B、负荷开关C之间的区段⒓发生故障,断路器1自动断开,凹~I3区段均处于停电状态,值班人员通过电话或其他方式将故障告知配电自动化主控中心,图⒍4所示即是故障上报阶段。

   配电自动化主控中心派出检修员沿线巡检,约经过2h查到故障后,于是将负荷开关B和C手动断开,将断路器1手动合间,并将联络开关D手动合上,由另一侧给建筑4供电,这样建筑1、2、4所在非故障区域恢复供电,将故障区段隔离开进行修复,如图⒍5所示。

                       、
