    波长在0.001~1.0m、频率在300MHz~300GHz的无线电波称为微波,其中常用的频率范围是1~碉GHz,“微”是用来形容该无线电波的波长相对于周围物体的几何尺寸很短。同光波-样,微波基本上沿直线传播,而由于地球曲面的影响以及空间传输的损耗,所以每隔50km左右,就需要设置中继站,将电波放大转发而延伸。这种通信方式,也称为微

波中继通信或称微波接力通信。长距离微波通信干线可以经过几十次中继而传至数千公里仍可保持很高的通信质量。

    微波站的设备包括天线、收发信机、调制器、多路复用设备以及电源设备、自动控制设备等。为了把电波聚集起来成为波束,送至远方,一般都采用抛物面天线,其聚焦作用可大大增加传送距离。

   微波通信频带宽、容量大,具有良好的抗灾性能,对水灾、风灾以及地震等自然灾害,微波通信一般都不受影响,对信息传输可靠性比较高,跨越山河比较方便。但微波经空中传送,易受干扰,在同一微波电路上不能使用相同频率于同一方向。

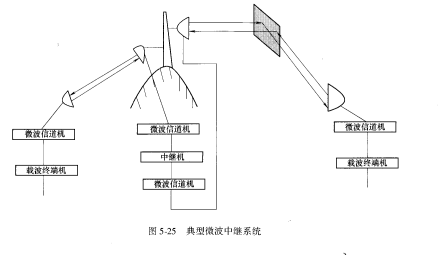

   微波中继站按其工作方式分为有源站和无源站。无源站又分为天线直接连接的无源方式、反射板无源方式和绕射网无源方式等。根据是否有人值班管理分为有人站和无人站(远动操作、远方监控)。由于路径有时被高山阻隔不能视通,常常采用无源中继方式,在高山处安装反射板加以解决。典型微波中继系统如图5ˉ25所示。
