   常见的开闭所接线方式有单母线接线、单母线分段接线和双母线接线3种。

   (1)单母线接线方式

   单母线接线方式如图2-10所示。一般为1~2路进线间隔,   进线l  进线2若干路出线间隔。

   优点:接线简单清晰、规模小、投资省。

    缺点:不够灵活可靠,母线或进线开关故障或检修时,均可能造成整个开闭所停电。

   适用范围:这种接线方式一般适用于线路分段、环网或为单电源用户供电。

    (2)单母线分段接线方式

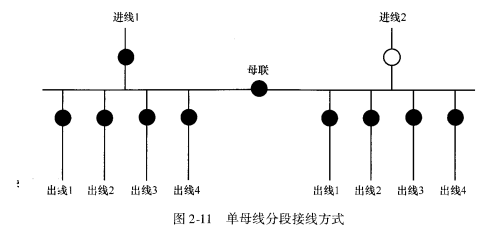

    单母线分段接线方式如图2-11所示。一般为2~4路进线间隔,若干路出线间隔,两段母线之间设有联络开关。

    出线1 出线2 出线3 出线4          出线1 出线2 出线3 出线4

    图2-Ⅱ 单母线分段接线方式

    优'点:用开关把母线分段后,对重要用户可以从不同母线段引出两个回路,提供两个供电电源,当一段母线发生故障或检修时,另一段母线可以正常供电,不至于使重要用户停电。

    缺点:母线联络需占用两个间隔的位置,增加了开闭所的投资;当一段母线的供电电源故障或检修而导入第二段母线供电时,系统运行式会变得复杂。适用范围:这种接线方式适用于为重要用户提供双电源或供电可靠性要求比较高的场合。
