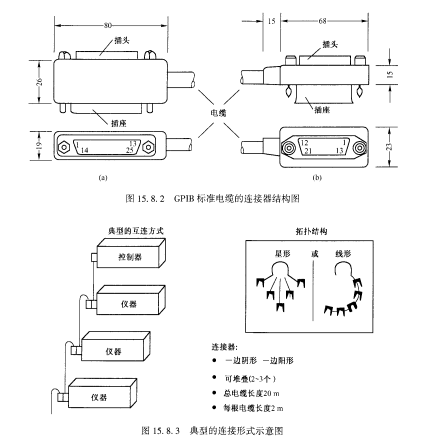

GPIB测试系统的器件通过总线互相连接,各器件接口的相同总线信号全部连通,FDD6030L-NL物理上这种连接是通过总线连接器和总线电缆实现的。器件上的总线连接器是标准的(阴型)插座,而总线电缆两端都装有标准的(阳型)插头。插头和插座互相配合,将两个器件用一根电缆连接在一起,这种连接形式,显然不能将更多的器件进行互连。实际上标准总线电缆的每个插头的背面都有一个连通的插座与之结合为一个整体,如图15.8.2所示。这样两个器件连接完后还能剩下两个插座,再加一根电缆连接第三个器件。依此类推,用n条电缆可将n十1个设备连成一个系统。其实从连通的需要考虑,每条总线电缆配一个插座即可。这种系统中的各个器件只能连接成链形(线形)结构,如果多加一个插头它的好处是将系统连接成链形、星形或混合形,特点是更灵活、更方便,如图15,8.3所示。
