内总线又称板级总线或系统总线,它是微型计算机系统内部各印制板插件之间的通信通道。OP11BICY

    从功能上划分为数据总线、地址总线及控制总线三种,如图13.2,3所示。随着微计算机技术的日益发展,其应用日益广泛,总线的设置及标准逐渐完善起来。采用总线标准设计、生产的计算机模块(包括主机、EPR0M、RAM、A/D、D/A等)兼容性很强。在机械尺寸、插头座的计数、各引脚的排列及定义、总线工作的电气特性及时序等方面都按照统一的总标准设计和生产出来的计算机模块,经过不同的组合即可构成不同用途的计算机系统(微型计算机仪器系统也包括在内),从而极大促进了计算机的研制、开发、生产、应用、维修等工作。目前常用的有影响的标准总线有:s-100总线、sTD总线、Multi总线、Future总线等。

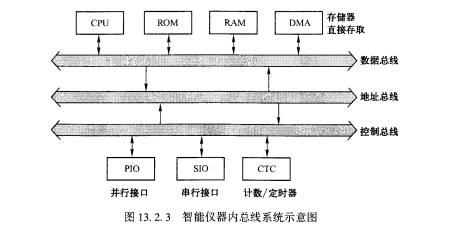

   图13.23 智能仪器内总线系统示意图
