外总线

   外总线又称通信总线,它用于微型计算机仪器与外部系统之间的通信联系。目前所通用的标准有RS-⒛2C,GP-IB,CAMAC等。下面以RS-⒛2C为例进行分析。 OP11AY/883

    Rs-232C串行接口是微型计算机系统中常用的外部总线标准接口,它以串行方式传送信息,是用于数据通信设备(DCE)和数据终端设备(DTE)之间的串行接口总线。例如,CRT、打印机与微型计算机之间的连接,几乎是通过RS-⒛2C标准接口来实现的,它是一种数据的AsCII码串行通信标准。接口标准包括机械特性、功能特性和电气特性等内容。

    RS932C串行接口总线适用于:设备之间的通信距离不大于15m;传送速率最大为⒛kb/s;负逻辑电平。“1”:ˉ5Ⅴ~丬5Ⅴ;“0”:+5Ⅴ~"5Ⅴ。

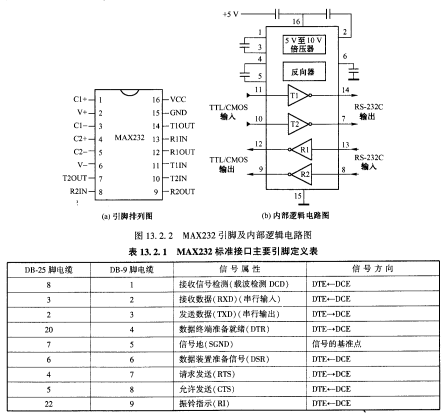

   由于T几电平的“1”和“0”分别为2.7Ⅴ和0,8Ⅴ,因此采用Rs-9s2C总线进行串行通信时需外接电平转换电路。在发送端用驱动器将TL电平转换成Rs-⒛2C电平,在接收端用接收器将Rs-⒛2C电平再转换成TI△电平。电平转换器MAX232内部有电荷泵电压变换器,可将十5Ⅴ电源变换成Rs-⒛2C所需的±10Ⅴ电压,以实现电压的转换,既符合Rs-⒛2C的技术规范,又可实现+5Ⅴ单电源供电,所以MAX232收发器电路给短距离串行通信带来极大方便。该电路引脚及内部逻辑如图13,2.2所

示,工作时外接4个0.1uF电容。有关RSˉ”2C信号电缆及引脚功能如表13.2.1所示。
