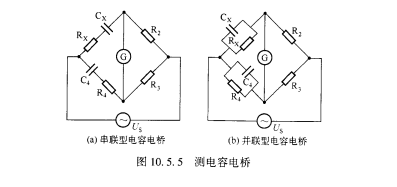

   电桥法测电容有串联电容电桥和并联电容电桥两种,如图I0,5.5所示。

    图10,5,5 测电容电桥

    串联电容电桥

    图10,5.5(a)是串联型电容电桥,Cx是被测电容,Rx是其等效串联损耗电阻,调节桥臂中的可调电阻使桥路平衡。由桥路的平衡条件zxz4=z2z3,经推导后得出:调节R4,直读Cx;调节R2,直读妇nε;调节R3以改变测量量程。测量时先根据被测电容的范围,改变R3选择一定的量程,反复调节R4和R2使电桥平衡(指示器读数最小)。直接从R4,R2刻度读Cx和hnε值。这种电桥适用于测量损耗小的电容器。       、
