寻找毛刺脉冲产生的原因。M02076G-14

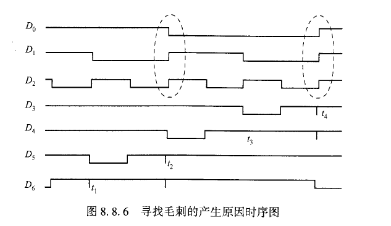

    图8,8,6所示为一个译码器的时序图,DO,Dl,D2是译码器的三个输人端的波形。D3,D4,D5,D6是四个输出端的波形,每个输出波形上都有毛刺脉冲。

   图8,8.6 寻找毛刺的产生原因时序图

   由图可见,所有的毛刺都出现在输人信号的跳变沿上。例如,ε2和莎4时刻的毛刺都是由输人端DO,Dl,D2同时跳变引起的(见图中虚线圈)。莎2时刻D4信号变负,J4时刻D6信号变负。由于译码器中采用的触发器性能及级数造成不同的延迟时间,在翻转过程中产生毛刺。跳变的输人信号多,产生毛刺的可能性就大。解决的主要办法是采用高速集成触发器芯片,而不用中低速集成芯片。
