利用“单次”和“终端显示”触发方式,寻找和分析微处理器中如何达到某-种状态。 M02068-WP-T

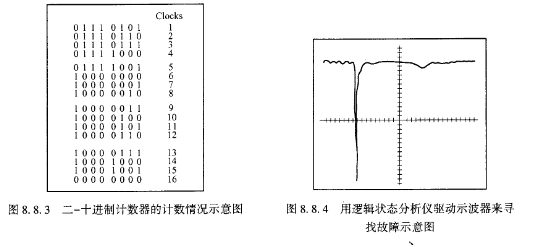

    图8,8.3所示的二-十进制计数器的计数情况不正确,应该在∞复位,结果在g9就复位了。

    为什么会在⒆复位呢?这个原因是示波器无法解决的,但逻辑状态分析仪有驱动示波器的能力。因此,可重新调整逻辑状态分析仪,触发方法置起始显示方式,触发字置88,用触发输出来启动示波器,则可发现在复位母线上的状态⒇处有一个毛刺,如图8.8.4所示。测试结果是由复位线上产生的这一瞬变过程所致的。这样就寻找出了故障的原因。

   【例8.8.4】 利用“自激”触发方式来检查电路重复信号。

   当正常工作时,从CRT上显示的将是0和1的叠加。发生故障时只显示1或0,这样就能清楚地看出工作不正常,然后再仔细寻找故障产生的原因及故障地点。

   【例8.8.5】 “起始显示”和“起始延迟”的使用。

   存储器的容量再大,但总是有限的,为了适应测量的要求,利用逻辑状态分析仪的延迟功能来解决。  ∶
