下面的例1~例7是应用逻辑状态分析仪的实例,例8是应用逻辑定时分析仪的实例。M02068L-09-T

   【例8.8.1】 显示数据流。

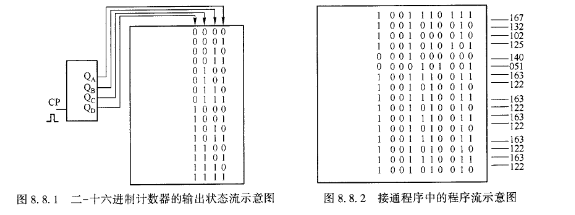

   对于逻辑状态分析仪,显示数据流是最基本的用途。如果要测试二-十六进制的计数器的状态流,将探极的四个通道接到被测计数器的输出端,不用的通道全部置OFF位淤后选择触发字,若选0000,触发方式置起始显示,时钟输人用计数器的CP进行同步。在CRT上将显示出二-十六进制的输出状态流,如图8.8.1所示。

   【例8.8.2】 利用分析仪取出微处理器中的任何程序。

   逻辑状态分析仪是分析软件和检查程序的最好工具。将探极夹到被测电路中去,通过选择触发字和触发方式,能在CRT上显示出程序流的情况,如图8.8.2所示。
