   每个输人数据在写人存储器之前,先在缓冲寄存器暂存,然后与面板设定的触发字比较,当输人数据和触发字全部相符时,产生一个取数指令。该指令的执行由选定的触发方式控制,并控制存储器的写入,决定被取样的数据何时开始显示。当所有指令条件满足时,产生HDR信号(取样结束),使显示系统进入显示周期。

   显示周期

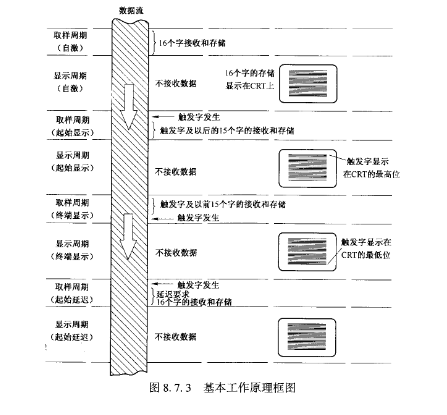

   显示周期始于HDR(高态、取样结束)的产生,将取样周期中写人存储器的数据读出,并显示一组码,在每组被显示码的末端,示波管的电子束移到下一组码的位置,这个过程一直持续到第16组码末端。在第16组码终止时,显示系统根据选定的触发方式和显示速率来决定是否需新的数据。如果不需要新数据,那么该显示周期再次重复;若需要新数据,则产生LAQ信号,又进人数据取样周期。图8.7.3更能具体地说明图8.7.2的工作过程。

   学习逻辑分析仪的主要目的在于应用。在基本掌握其工作原理的基础上,通过自己的实践才能逐步用以解决具体工作中的实际问题。本节举几个应用实例以开阔思路。使用不同型号的分析仪,还应了解其具体操作方法。
