数据显示的区别M02066-51

   为了便于对数字系统进行分析,逻辑分析仪有多种显示方式,其中状态表和定时图显示分别是状态分析仪和定时分析仪的基本显示方式。

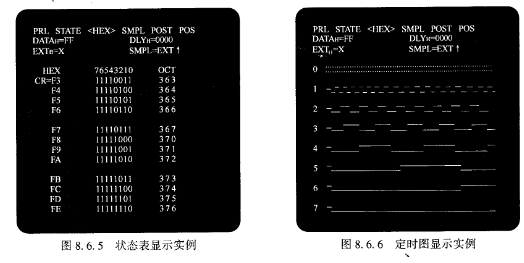

状态表显示是最基本的一种显示方式,除可用二、八、十、十六进制显示程序的机器码或用汇编语言显示源程序(见图8.6.5)外,有些逻辑分析仪还能同时显示两个状态表,以便加以比较,把两表中的不同状态用加亮字符显示出来。

    在定时图显示中,将每通道的输人用波形再现。为了使再现的波形接近于原数据状态变化的时间关系,一般都用高速内部时钟对原数据异步取样。定时图除了显示状态时间关系外,主要显示比状态表更长的数据序列。一般都具各水平扩展功能,从而精确地判断错误逻辑的发生时间及持续时间。图Ξ8.6.6所示为定时图显示的实例c

   映射图显式能观察系统运行全貌的动态情况。它用一系列光点表示一个数据流,其主要原理是把逻辑分析仪内存中获取的每一个数据字分成低位和高位两部分,再分别经D/A转换成模拟信号,驱动CRT的跖,y偏转板,从而合成显示一个光点。如图8.6.7所示。
