单元电路工作原理

   扫频单元LM8365BALMF22

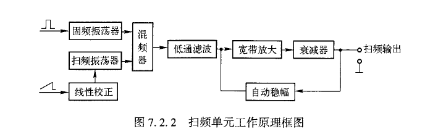

   扫频单元工作原理框图如图7.2.2所示。

   由图7.2.2可看出,扫频信号是由固频振荡和扫频振荡在混频器里经差频的方法而获得的。采用差频的方法是因为差频可使中心频率获得很大的覆盖比和有可能实现全频段扫频。例如,扫频振荡频率为500~gO0MHz,固频振荡频率为500MHz,经差频后可获得中心频率为150MHz、最大频偏为±150MHz的扫频信号,即产生0~⒛0MHz的扫频输出。混频器是一个非线性的频率变换器件。混频器的输出包含两个混频信号及由它们的谐波所产生的和频与差频频率分量,为了获得差频信号,必须由滤波器进行信号的提纯,混频器后`总是接有一个低通滤波器。低通滤波器输出的扫频信号有两个特点:一是信号的幅度较小,二是扫频信号的高低端伏较大。为了获得等幅并且具有一定功率的扫频输出,必须借助于宽带放大器进行放大,以满足要求的输出电平,然后经衰减器馈至输出端。这里需要强调的是,宽带放大器必须带有自动稳幅电路,从而实现自动电压控制(AⅤC)。扫频振荡器一般采用变容二极管作为压控元件,由于变容二极管的C-σ特性曲线不是线性的,为了获得线性的扫频振荡,必须对其加入的线性锯齿波进行校正,这就是框图中加人线性校正电路的根本原因。

    图7.2.1 扫频仪电路工作原理框图
