对于10Hz~100MHz的信号,仪器采用直接计数法测量频率。波段1的工作原理方框图如图5.8,1所示。M12L2561616A-6TG

   输入的10Hz~100MHz信号首先经一个阻抗匹配网络,然后送人放大器进行放大。放大器中设有自动增益控制电路,用以保证放大器输出的信号在0.5~2Ⅴ之间,以适应计数器工作。最后,信号通过时间闸门在计数器中计数即可测得频率。

    波段2工作原理

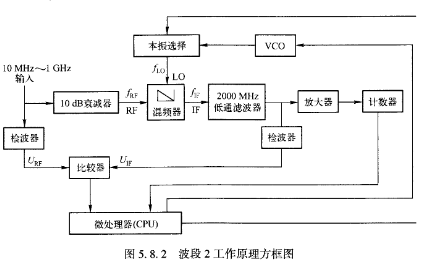

   波段2的工作原理方框图如图5.8.2所示。10MHz~1GHz的输人信号首先进人-个10dB衰减器,使输人信号幅度适合于混频器工作。当信号低于190MHz时,微处理器(CPU)使混频器处理非平衡状态,混频器的本振(L0)输入端为一个直流电压,中频端(IF)输出信号频率与混频器输人相同。该信号经低通滤波和放大后送入计数器直接计数即可得到被测频率。当信号介于1∞MHz~1GHz之间时,混频器处于平衡状态,这时CPU将控制本振选择电路,使加在混频器上的本振信号频率为一合适值。此时由混频器中频端输出的信号频率茄F是输人射频与本振频率之差。

    茄F经低通滤波和放大后由计数器计数,经CPU处理,可得到射频频率值。在图5,8.2中还设置了一个比较器。它的一个输人是射频检波后的电压σRF,而另一个输人是混频器输出的中频经滤波放大后的检波电压σlF。当σIF)σRF时比较器送出高电平。此时CPU将认为仪器已捕捉到信号并进行频率计数。若σIF(σRF,则比较器送出一个低电平。此时CPU认为仪器未捕捉到信号,将重新进行信号搜索。
