A/B-C​的测量原理

发布时间:2019/8/2 22:56:50 访问次数:597

    A/B-C的测量 M12L128168A-6TIG

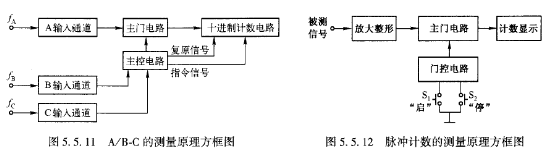

    A/B-C的测量原理方框图如图5.5.11所示。

    被测信号(正弦波、三角波或矩形波)分别从A通道、B通道和C通道输人,并分别经过各自的输入通道中的放大器放大后,再进人各自的整形器变为矩形波。其中,经过B通道和C通道所得到的矩形波分别作为启动脉冲和停止脉冲,同时加到主控电路的输人端。经过主控电路以适当的编码逻辑获得相对应的控制指令,用以控制主门电路,并选通从A通道送入的脉冲数,传输至十进制计数电路进行直接计数和显示。

    图5.5,12 脉冲计数的测量原理方框图



    脉冲计数

    其工作原理方框图如图5.5.12所示。

   脉冲计数是指在一段较长的时间内,用计数器累计信号变化的次数。这是具有统计性质的测量。很显然,它与测频的原理是相同的,只是需要主门开放的时间较长,门控电路的输人端改用人工进行控制,如图5.5.12所示。当按动按钮S1(起)时,门控电路使主门开放,被测信号经放大整形后通过主门电路进人计数器;待按动按钮S2(停)时,门控电路翻回原来的状态,使主门关闭。在启、停时间内被测信号变化的次数通过计数器显示出来。


    A/B-C的测量 M12L128168A-6TIG

    A/B-C的测量原理方框图如图5.5.11所示。

    被测信号(正弦波、三角波或矩形波)分别从A通道、B通道和C通道输人,并分别经过各自的输入通道中的放大器放大后,再进人各自的整形器变为矩形波。其中,经过B通道和C通道所得到的矩形波分别作为启动脉冲和停止脉冲,同时加到主控电路的输人端。经过主控电路以适当的编码逻辑获得相对应的控制指令,用以控制主门电路,并选通从A通道送入的脉冲数,传输至十进制计数电路进行直接计数和显示。

    图5.5,12 脉冲计数的测量原理方框图



    脉冲计数

    其工作原理方框图如图5.5.12所示。

   脉冲计数是指在一段较长的时间内,用计数器累计信号变化的次数。这是具有统计性质的测量。很显然,它与测频的原理是相同的,只是需要主门开放的时间较长,门控电路的输人端改用人工进行控制,如图5.5.12所示。当按动按钮S1(起)时,门控电路使主门开放,被测信号经放大整形后通过主门电路进人计数器;待按动按钮S2(停)时,门控电路翻回原来的状态,使主门关闭。在启、停时间内被测信号变化的次数通过计数器显示出来。
