共模干扰

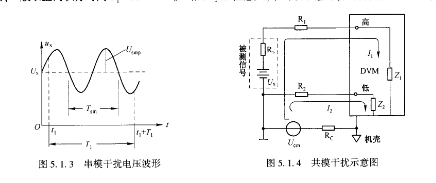

   用DⅤM进行测量时所产生的共模干扰如图5.1.4所示。图中,zl和z2是DⅤM两个输入端与机壳间的绝缘阻抗,一般z1与z2不相等,zl》z2。R1和R2是输人信号线的电阻。IR333/H2/L318

    当被测信号的地端与DⅤM的机壳间存在共模干扰电压σcm时,将产生干扰电流Jl和几,分别串入R1和R2两个支路(因而称共模干扰)。JI在信号源内阻Rs及Rl上的压降,以及几在R2上的压降,分别转换成串模干扰后,对测量产生影响。

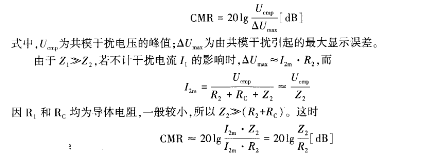

   对共模干扰的抑制能力用共模抑制比(CMR)来表示CMR

    式中,σc卿为共模干扰电压的峰值;Δσmax为由共模干扰引起的最大显示误差。

     z2中的电阻成分反映对直流信号的共模抑制比,电容成分反映对交流信号的共模抑制比。当R2一定时,增大z2,可以提高CMR。一般将DⅤM中的儿/D转换器进行浮置(输入低端与机壳不连接),扬/D转换器还具有较高的共模抑制比,可达120dB,能抑制共模干扰。在设计仪器仪表时要采取一定措施,如通过输人端RC滤波器滤掉高频干扰,在机壳上增加静电屏蔽层或屏蔽盒等,进一步增强了仪器仪表的抗干扰能力。
