电压测量的数字化方法

   数字化测量是将连续的模拟量转换成断续的数字量,然后进行编码、存储、显示及打印等。 IR26-21C/L110/CT进行这种处理的电参数是直流电压和脉冲(或交流)频率,对应的测量仪器是数字电压表(DⅤM)和电子计数器(一般称计数式频率计)。近年来由于微处理器的出现,数字化测量又有了新的发展,其性能也有了许多提高。

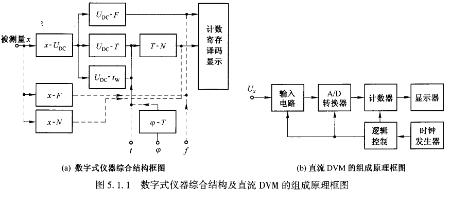

    数字式仪器的综合结构框图如图5.1.1(a)所示,实线所连接的各部分是数字电压表结构。如果被测量是时间、频率或相位,均通过相应的转换器,在图5.1,1(a)中用虚线画出,最后以数字量形式通过计数、寄存、译码及数字显示。

    数字式仪器综合结构框图

   直流DVM的组成原理框图

    图5.1.1 数字式仪器综合结构及直流DⅤM的组成原理框图

    当被测量是直流电压时,DⅤM的组成原理框图如图5,1.1(b)所示,它由模拟、数字及显示电路三大部分组成。图中的输人电路及几/D转换器由模拟电路构成,计数器及逻辑控制由数字电路构成;最后通过数码管(包括译码)显示被测电压的数值。图中的A/D转换器实现被测压模拟量到数字量的转换,从而达到模拟量的数字化测量,所以它是数字电压表的核心。数字电压表的VD转换器有电压-频率、电压-日寸间及电压-脉宽等各种转换形式,如图5.1.1(a)所示。
