功能说明如下。

    (1)DIN:串行数据输人端。在CLK的上升沿,数据被装人到内部的16位移动寄存器中。LM3S1439-IQC50-A2T

   (2)DIG7~D⒑0:8位数值驱动线。输出位选信号,从每位LED显示器公共阴极吸人电流。

   (3)GND:接地端。

   (4)L0AD:装载数据控制。在LOAD的上升沿,最后送人的16位串行数据被锁存到数据或控制寄存器中。

   (5)DOUT:串行数据输出端。进人I,IN的数据送到下一片MAⅩ”19。

   (6)SEG A~SEG G:LED七段显示器段马区型i端。

   (7)阢G DP:小数'点驱动端。

    16.5个时钟后送到DOUT端,以便在级联时传

    (8)Ⅴcc:十5Ⅴ电源端。

    (9)⒙ET:LED段峰值电流提供端。它通过一只电阻与电源相连,以便给LED段提供峰值电流。

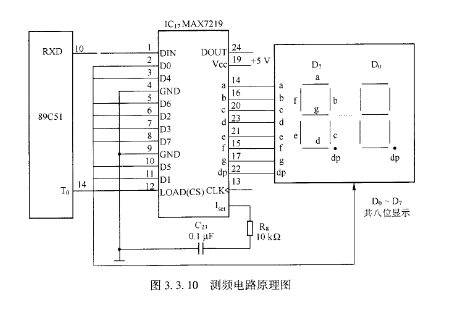

    (10)CLK:串行时钟输人端。最高输人频率为10MHz,在CLK的上升沿,数据被移入内部移位寄存器;在CLK的下降沿,数据被移至DOUT端。由MAX”19芯片组成的测频电路原理图如图3.3.10所示。
