测频单元电路

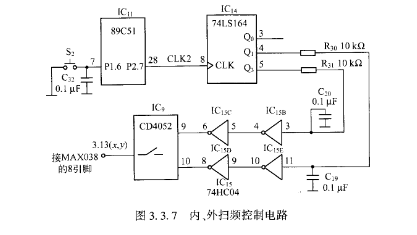

   将本机功能开关接到测频位置,被测信号通过外输入单元电路加人IC2(MAX422)的1引脚,LM3S1138-IQC50-A2请参照图3.3.3进行分析。因MAⅩ442是一个可转换输 内、夕卜部人口的运算放大器,当内测频时,1引脚信号被放大;当 信号输人外测频时,3引脚信号被放大。对于内、外测频该机是通过单片机89C51进行控制测试的,其原理框图如图3.3.8所示。整个测试系统比较简单,从单片机定时器1的外部输人端引人被测信号,通过单片机测试后,数据经串行口输出,送至数字显示部分。数字显示部分由LED数码管采用静态显示方式与单片机接口,接口电路采用MAⅩ7219芯片。

    MAX7219是多位LED显示驱动器,采用3线串行接口传送数据,可直接与单片机接口,用户能方便修改其内部参数以实现多位LED显示。它内含硬件动态扫描显示控制,每枚芯片可驱动8个LED数码管。MAⅩ”19芯片引脚及其功能说明如下。MAⅩ7219是共阴极LED显示驱动器,采用昭引脚DIP和S0两种封装,其引脚排列如图3.3.9所示。
