快速熔断器

   快速熔断器是防止变换器过电流损坏的最后一道防线。在晶闸管变换器中,G920CT24UF快速熔断器是应用最普遍的过电流保护措施,可用于交流侧、直流侧的过电流保护,也可直接与变换器中的晶闸管串联。具体接法如图⒎10所示。其中交流侧接快速熔断器如图⒎10(a)所示,能对晶间管元件短路及直流侧短路起保护作用,但由于正常工作时交流侧的电流有效值大于晶闸管的电流有效值,所以快速熔断器的额定电流要大于晶间管的额定电流。直流侧接快速熔断器如图710(c)所示,只对直流侧短路起保护作用,对器件无保护作用。只有晶闸管直接串联快速熔断器,如图⒎10(b)所示,因为它们流过同一个电流,对元件的保护作用最好,所以被广泛使用。

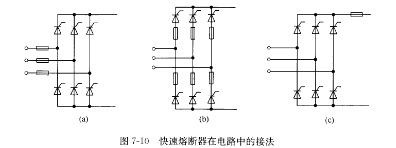

   图⒎10 快速熔断器在电路中的接法

   ①快速熔断器的额定电压应大于线路正常工作电压有效值。

   ②快速熔断器熔体的额定电流虹R是指电流有效值,晶间管额定电流是指通态电流平均值。选用时要求快速熔断器熔体的额定电流IKR小于被保护晶闸管额定电流所对应的有效值1.57,以保证对元件的过电流保护;同时要大于正常运行时线路中实际流过该元件电流的有效值rT,以保证正常工作时熔断器不损坏。

   为晶闸管通态电流平均值;rKR为快速熔断器熔体的额定电流;rT为正常工作时流过晶间管的电流有效值。

   ③熔断器(安装熔体的外壳)的额定电流应大于或等于熔体额定电流值。

     (4)直流快速开关(图⒎9中的QF)

    对于大、中容量变换器,快速熔断器的价格高且更换不方便。为避免过电流时烧断快速熔断器,采用动作时间只有2ms的直流快速开关,在直流侧过电流时,它可先于快速熔断器动作而达到保护电力电子器件的目的。

   值得指出的是,一般装置中多采用过电流信号控制触发脉冲的方法抑制过电流,再配合采用快速熔断器,使快速熔断器作为过电流保护的最后措施。
