过电流保护的方法

   变换器常用的几种过电流保护方法如图79所示。

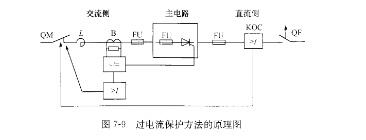

   图⒎9 过电流保护方法的原理图 G920CT24U

    (1)交流进线电抗器(图⒎9中的L)

   加入交流进线电抗器或采用漏抗大的整流变压器,利用电感限制短路电流。这种方法行之有效,但正常I作时有较大的交流压降。

    (2)电流检测装置(图⒎9中的B)和直流过流继电器(图⒎9中的KOC)

  在交流侧设置电流检测装置,利用过电流信号控制触发电路,使触发脉冲后移或使晶闸管关断,使输出直流电压下降,从而抑制过电流。但是该方法只能保护直流侧或负载过电流;而且在可逆系统中,停发脉冲会造成逆变失败,多采用脉冲快速后移的方法。

    在交流侧经电流传感器接入过流继电器或在直流侧接入过流继电器,在过电流时动作,断开输人端的自动开关QM,达到切断电源的目的。但是过流继电器和自动开关的动作时间为100~⒛0ms,电流较大时,不能有效地保护电力电子器件。它们的优点是经过复位,又可恢复正常工作。因此在某些容易发生过电流的装置中,将它们的动作电流值整定得低些,与晶间管和快速熔断器的过载特性相适应。
