   过电压保护的基本原则是:根据电路中过电压产生的不同部位,加人不同的附加电路,当超过规定电压值时,自动导通附加电路,使过电压通过附加电路形成通路,消耗或存储过电压的电磁能量,从而使过电压的能量不会加到电力电子器件上,从而达到保护的目的。保护电路形式很多。也很复杂。下面分析常用的几种方法,如图75所示。

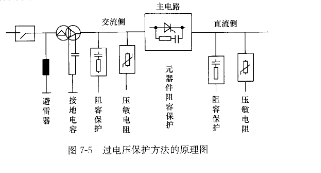

   图⒎5 过电压保护方法的原理图

   (1)避雷器

   雷击过电压可在变压器初级接避雷器加以保护。

   (2)接地电容

   二次电压很高或变压比很大的变压器.一次侧合闸时,由于一次、二次绕组间存在分布电容,高电压可能通过分布电容耦合到二次侧而出现瞬时过电压。对此可采取变压器附加屏蔽层接地或变压器星形连接中点通过电容接地的方法来减小电压。

   (3)阻容保护

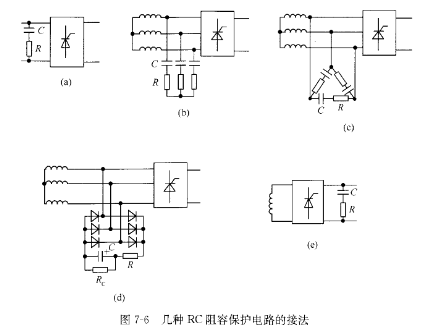

   阻容保护电路是变换器中用得最多的过电压保护措施。将电容并联在回路中,当电路中出现尖峰电压时,电容两端电压不能突变的特性,可以有效地抑制电路中的过电压。与电容串联的电阻能消耗掉部分过电压能量,同时抑制电路中的电感与电容产生振荡。RC阻容保护电路可以设置在变换器装置的交流侧、直流侧,其接法如图⒎6所示。也可将

RC保护电路直接并联在主电路的晶闸管元件上,有效地抑制晶闸管关断时的关断过电压。在单相变压器二次侧加人的并联阻容保护电路如图76(a)所示.
