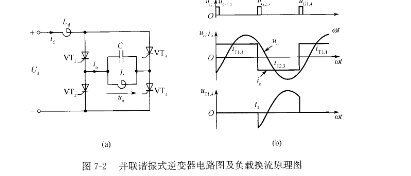

设置附加的换流电路,给欲关断的晶闸管强迫施加反向电压或反向电流的换流方式称为强迫换流(Forced Commutaton)。换流回路的作用是利用储能元件(如电容器)中的能量,产生一个短暂的换流脉冲,使原来导通的晶闸管电流下降到零, G916-280T1UF再使它承受一段时间反向电压,便可关断。强迫换流通常利用附加电容上所存储的能量来实现,因此也称为电容换流。在强迫换流方式中,由换流回路内的电容直接提供换流电压的方式称为直接耦合式强迫换流,图73所示为其原理图。在晶间管VT处于通态时,电容C被充电至,极性左正右负,如图73(a)所示。换流时,触发导通辅助晶间管VT1,立刻承受反向电压而迅速关断,电容C经过负载RL、电源及VTl放电,一直衰减到ztt・=0。接着,电源通过VTl和负载RI'对电容C反向充电,如图73(b)所示。电容上的电压ztc・经历了从+Ud下降过零并反向充电至一Ud的过程,如图73(c)所示。即为VT承受反向电压的时间。若重新触发导通VT,则电容电压zrc反极性地施加在VT1上使之关断,再次进人VT稳定导通的下一个周期。

    如果通过换流回路的电容和电感的耦合来提供换流电压或换流电流,则称为电感耦合式强迫换流。图74(a)和(b)所示为两种不同的电感耦合式强迫换流原理图。在图74(a)中,在辅助开关S(实际为全控型器件)打开的情况下,由外电路预先给C充上图示极性的电荷,zrc的正极性正好施加在欲关断的晶闸管VT的阴极上;在接通辅助开关S后,LC振荡电流将反向流过VT,促使其电流减小,在LC振荡的前半个周期内,就可使流过VT的阳极电流减小至零而关断,残余电流经VD继续流动,导通的VD上的管压降构成了对VT的反向电压。在图74(b)中,也在辅助开关S(实际为两个反并联的全控型器件)打开时预先给C充电,充电结果是zrt~的负极性施加在VT的阴极上;在接通辅助开关S后,I'C振荡电流先正向流经VT使其电流加大,但经半个振荡周期后,振荡电流反向流过VT,使VT中合成正向电流衰减至零而关断,残余电流经VD继续流动,VD上的管压降构成对VT的反向电压,确保其可靠关断。在强迫换流方式中,换流脉冲的控制可以用辅助晶闸管或下一个要导通的主晶闸管进行,前者称为利用辅助晶闸管换流方式,后者称为互补换流方式。此外,还有一种集中换流方式,它通过设置一个公共的换流回路,所有变流器的晶闸管均利用此电路来换流。
