谐振直流环逆变器

   谐振直流环逆变器用于将谐振电路连接在直流输入电源和PWM逆变器之间。LM2901DT当谐振电路工作时,逆变器的端电压在零和直流输人电源电压之间振荡,从而实现逆变器上开关管的零电压关断。自1986年美国学者提出谐振直流环概念以来,在三相PWM逆变器方面得到广泛应用。特别是近年来,在高功率因数的逆变器研究方面,在采用谐振直流环的软开关技术以后,解决了变流器中电力电子器件在硬开关工作中所引起的电磁干扰、开关损耗大等问题,受到研究者的广泛关注。

   谐振直流环逆变器的结构

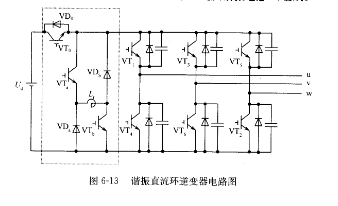

   图613所示为一种特性较好的谐振直流环逆变器电路图,虚框内为桥式并联谐振网络,它由主开关管VTO(VDO),谐振开关管VTa、VTb、VDa、VDb及谐振电感Lr组成。图613中,三相逆变器开关器件两端并联的电容可以等效为逆变器两端的电容C,如图614(a)所示。则在VTO、VTa、VTb通断,形成LrC谐振过程中就能使电容C两端的电压为

0,从而在主开关器件VTl~VT6需要改变开关状态时,产生零电压导通和零电压、零电流关断的条件。
