准谐振开关变换器

   准谐振开关变换器分为零电流开关准谐振变换器(ZCS QRC)和零电压开关准谐振变换器(ZV￡s-QRC)。

   零电流开关准谐振变换器 LIS331DLH

    零电流开关准谐振Buck变换器有L型和M型两种。在I'型准谐振变换器中,若开关器件只允许电流单向流通,则零电流开关准谐振变换器工作于“半波模式”,其电路如图63(a)所示;若开关器件允许电流双向流通,则零电流开关准谐振变换器工作于“全波模式”,其电路如图⒍3(b)

所示c在零电流开关准谐振变换器中,谐振电容Cr与二极管VD并联,而谐振电感Lr与开关管串联c本节介绍I'型零电流开关准谐振变换器半波模式的工作过程,其工作过程分为4个阶段.

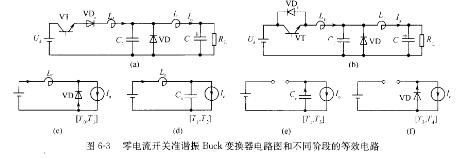

    图⒍3 零电流开关准谐振Buck变换器电路图和不同阶段的等效电路在TO时刻以前,开关管VT处于关断状态,输出滤波电感L与二极管VD构成续流通道,流过负载电流Ⅰ。。谐振电感Lr中的电流为0,谐振电容Cr的电压也为0。等效电路如图63(f)所示。
