直流电源设计中的一些问题

   1.输入滤波器AD1803JRU

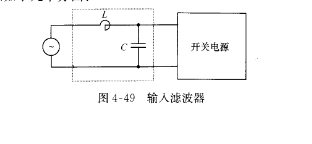

   在开关电源的输入端加人一个低通滤波器,如图449所示为由电感L和电容C组成的最简单的滤波器。在开关电源输人端的滤波器的作用是提高功率因数、降低电磁干扰(EMI)。在设计滤波器中,应注意如下几个方面:

   ①从能源效率的观点上看,滤波器应该尽可能地降低功耗;

   ②有一定的阻尼系数,防止存在振荡现象,一般要求输人滤波器的谐振频率比输出滤波器的谐振频率低10倍;

   ③可以采用有源滤波器,使开关电源具有无谐波电流且具有单位功率因数。

   2大容量电容器与延迟时间

   在直流端的电容Cd通常采用大容量的电解电容器,它可以减少直流斩波器的输入电压波动。除此之外,当发生交流输人电压短时暂停时,大容量电容器可以在一定的时间内保持一定的电压,保证设备正常的电压输人。电容值Cd与期望的延迟时间莎h之间的关系.

   正常输入直流电压的平均值;叩为电源的效率。电容量一定时,电容的体积与额定电压近似成比例,存储的最大能量与电压的平方成正比。由于开关电源的电压比线性电源的电压高,所以开关电源比线性电源存储的能源高得多,因此,在输出功率相同时,开关电源有较长的供电延迟时间,从而使开关电源的可靠性更高。
