三相全控桥式整流器接反电势负载时,在负载电感足够大、负载电流连续的情况下,K3PE7E700QM-BGC20EX电路工作情况与电感性负载时相似,电路中各处电压、电流波形均相同,仅在计算Ⅰd时有所不同,负载电流平均值为

   其他形式的大功率可控整流器

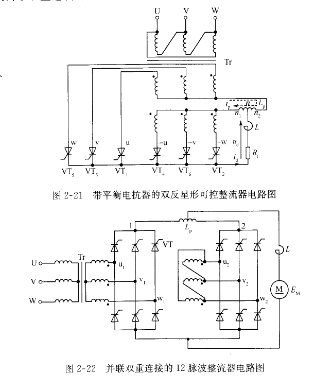

   随着各种高电压、大电流参数可控开关元件的相继问世,晶闸管可控整流器主要用在三相大功率应用场合中。除以上三相电路外,还有其他的形式,如在电解、电镀等工业中,常常使用低电压大电流(如几十伏、几千至几万安)可调直流电源。由于三相桥式整流器有2倍的晶问管压降,因此常常使用带平衡电抗器的双反星形可控整流器(见图221),整流装置功率进一步加大时,所产生的谐波、无功功率等对电网的干扰也随之加大。为了减轻干扰,可采用多重化整流器。如图222所示为并联双重连接的12脉波整流器。

   图221 带平衡电抗器的双反星形可控整流器电路图
