三相全控桥式整流器

   三相全控桥式整流器是由三相半波可控整流器演变而来的,它可看作是三相半波共阴极接法(VT1、VT3、VT5)和三相半波共阳极接法(VT1、VT6、VT2)的串联组合,如图~915所示。

    电阻性负载IMP812TEUS-T

   (1)工作原理

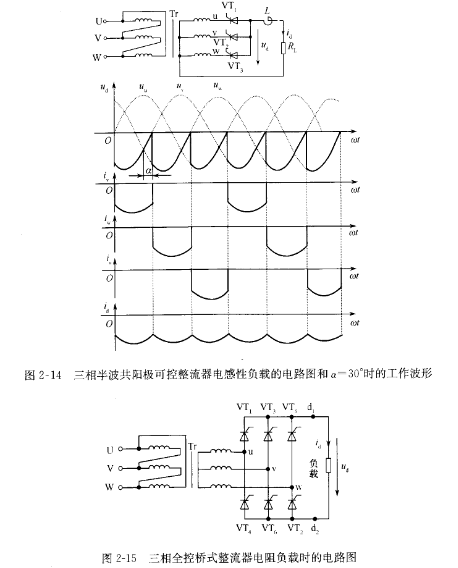

   接电阻性负载的三相全控桥式整流器如图⒉15所示。三相全控桥式整流器中共阴极接法(VT1、VT3、VT5)和共阳极接法(VT4、VT6、VT2)的控制角α分别与三相半波可控整流器共阴极接法和共阳极接法相同。在一个周期内,晶闸管的导通顺序为VTl、VT2、VT3、VT1、VT5、VT6。下面首先分析α=0°时电路的工作情况。

   如图⒉16所示,将一周期相电压分为6个区间。

   阶段I:在ωrl~ω莎2区间,u相电压最高,VT1被触发导通,v相电压最低,VT6被触发导通,加在负载上的输出电压zrrJ=仍u勿v=仍uv o

阶段Ⅱ:在ω莎2~ω∠3区间,u相电压最高,VT1被触发导通,w相电压最低,VT2被触发导通,加在负载上的输出电压rzd=“u~〃w=“岬。阶段Ⅲ:在ω莎3~ω莎4区间,v相电压最高,VT3被触发导通,w相电压最低,VT2被触发导通,加在负载上的输出电压幻=仍v一仍w=〃wo

依次类推,可得到如表⒉1所示的情况,I作波形如图~916所示。
