电感性负载

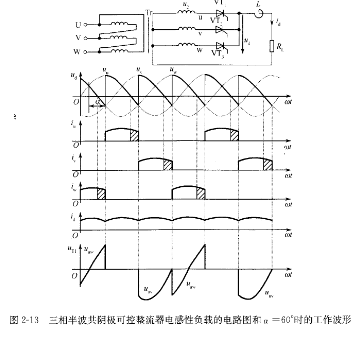

   三相半波可控整流器共阴极电感性负载时的电路如图⒉13所示。当α≤30°时的工作情况与电阻性负载相同,输出电压ztd波形、仍.波形也相同。 IMP812TEUS/T由于负载电感的储能作用,输出电流Jd是近似平直的直流波形,晶闸管中分别流过幅度rd、宽度2π/3的矩形波电流.导通角彐=120°。

   三相半波共阳极可控整流器

   把3个晶闸管的阳极接成公共端连在一起,就构成了共阳极接法的三相半波可控整流器,这种接法要求三相的触发电路必须彼此绝缘。由于晶闸管只有在阳极电位高于阴极电位时才能导通,因此当工作在整汽状态时,共阳极接法晶间管只在相电压负半周被触发导通,换相`总是换到阴极更负的那一相。其工作情况、波形和数量关系与共阴极接法时相仿,仅输出极性相反。图214给出了共阳极接法的三相半波可控整流器和α=30°时的波形。

   从前面的分析可以看出,三相半波整流器在一个周期内脉动3次,比单相整流器的脉动要小。但三相半波整流器也存在变压器直流磁化的现象,因此也不适合在大功率负载的场合应用。
