电容滤波的不可控整流器

   在不间断电源、开关电源等应用场合中,最常用的是电容滤波的单相桥式和三相桥式不可控整流器。 H55S2532JFR-75M单相桥式不可控整流器常用于小功率单相交流输人的场合,如目前大量普及的微机、电视机等家电产品中。由于电路中的电力电子器件采用整流二极管,故也称这类电路为二极管整流器。下面以电容滤波的单相桥式不可控整流器为例,讨论其工作原理和主要数量关系,在以下讨论中忽略变压器漏抗、线路电感等作用。

   工作原理及波形分析

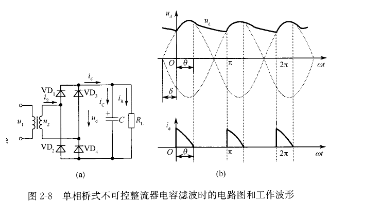

   二极管整流器接电容和电阻性负载的电路图如图~98所示。在吻正半周过零点至ω彦=0期间,因昀(:rd,故二极管均不导通,电容C向负载电阻RL放电,提供负载所需电流,同时输出电压幻下降。至ω莎=0之后,昀将要超过幻,VD1和VD4承受正向电压导通,r/tl=幻,交流电源向电容充电,同时向负载RL供电。<ttd,VD1和VD^关断,电容开始以指数规律放电。通过分析,可知a和ε决定于淤C的乘积。
