simuIhk/Power system系统的仿真

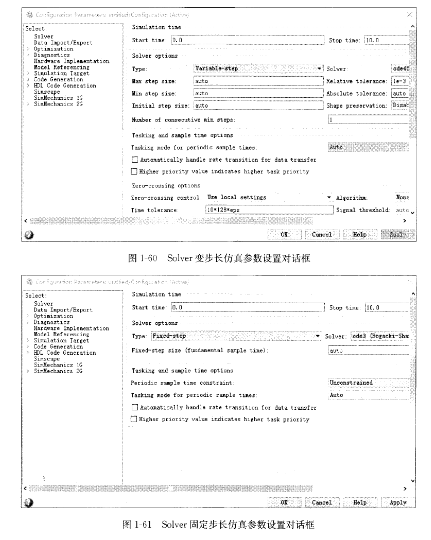

在smuhnk环境下, H55S1262EFP-60M编辑模型的过程是:首先打开一个空白的编辑窗口,然后将模块库中需要的模块复制到编辑窗口中,并依照给定的框图修改编辑窗口中的模块参数,再将各个模块按照给定的框图连接起来,完成上述工作后就可以对整个模型进行仿真。启动仿真过程最简单的方法是:单击smulink I具栏下的“启动仿真”按钮,启动仿真过程后,系统将以默认参数为基础进行仿真。除此以外,用户还可以设置要求的仿真参数。仿真参数的设置可以单击【⒏mulauor1,ConⅡgtlm№n Parameters】命令,弹出如图⒈60所示的对话框,这是Sol欢r变步长仿真参数设置对话框;Sol⒕r固定步长仿真参数设置对话框如图⒈61所示。用户可以设置相应的数据,修改仿真参数。
图⒈60和图⒈61默认为微分方程求解程序r的设置,这两个对话框主要用于微分方程求解的算法及仿真控制参数设置。
仿真算法介绍
muhnk仿真必然涉及微分方程组的数值求解,由于控制系统的多样性,没有哪一种仿真算法是万能的。为此,用户须针对不同类型的仿真模型,按照各种算法的不同特点、仿真性能与适用范围,正确选择算法,并确定适当的仿真参数,以得到最佳的仿真结果。
解算器(Solrr)标签页的参数设置
解算器(Sol次r)标签页的参数设置是仿真工作必需的步骤,最基本参数设定包括仿真的起始时间与终止时间、仿真的步长大小与解算问题的算法等。
simuIhk/Power system系统的仿真
在smuhnk环境下, H55S1262EFP-60M编辑模型的过程是:首先打开一个空白的编辑窗口,然后将模块库中需要的模块复制到编辑窗口中,并依照给定的框图修改编辑窗口中的模块参数,再将各个模块按照给定的框图连接起来,完成上述工作后就可以对整个模型进行仿真。启动仿真过程最简单的方法是:单击smulink I具栏下的“启动仿真”按钮,启动仿真过程后,系统将以默认参数为基础进行仿真。除此以外,用户还可以设置要求的仿真参数。仿真参数的设置可以单击【⒏mulauor1,ConⅡgtlm№n Parameters】命令,弹出如图⒈60所示的对话框,这是Sol欢r变步长仿真参数设置对话框;Sol⒕r固定步长仿真参数设置对话框如图⒈61所示。用户可以设置相应的数据,修改仿真参数。
图⒈60和图⒈61默认为微分方程求解程序r的设置,这两个对话框主要用于微分方程求解的算法及仿真控制参数设置。
仿真算法介绍
muhnk仿真必然涉及微分方程组的数值求解,由于控制系统的多样性,没有哪一种仿真算法是万能的。为此,用户须针对不同类型的仿真模型,按照各种算法的不同特点、仿真性能与适用范围,正确选择算法,并确定适当的仿真参数,以得到最佳的仿真结果。
解算器(Solrr)标签页的参数设置
解算器(Sol次r)标签页的参数设置是仿真工作必需的步骤,最基本参数设定包括仿真的起始时间与终止时间、仿真的步长大小与解算问题的算法等。
