门极正脉冲电流一般为额定触发电流

发布时间:2019/7/16 21:31:48 访问次数:764

    为了实现强触发,门极正脉冲电流一般为额定触发电流(直流)的(3~5)倍。GTO的门极驱动电路应能在阳极电流大于rAⅨ)时,封锁门极关断脉冲,防止GTO损坏。

   门极驱动电路的形式 NT5TU32M16CG-25C

   (1)恒压源关断驱动

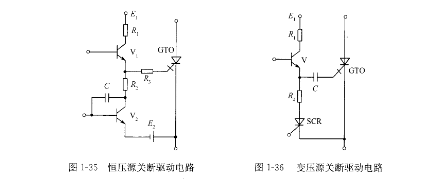

   恒压源关断驱动电路如图⒈35所示,晶体管V1控制GTO触发导通,V2控制GTO关断。关断电源E2提供较大的关断电流,但须小于GTO的门极反向电压乙%RNI,否则会引起GTO产生雪崩电流。

   (2)变压源关断驱动

   变压源关断驱动电路如图⒈36所示,晶体管V通过电容C供给GTO触发脉冲信号,使GTO导通,电容C充电。当关断信号加到晶闸管SCR使其导通时,电容C经SCR放电,为GTO门极提供一个负脉冲电压,关断GTO。由于SCR的容量较大,可以提供较大的关断电流,设计合适的R2的值,可保证GTO的可靠关断。





    为了实现强触发,门极正脉冲电流一般为额定触发电流(直流)的(3~5)倍。GTO的门极驱动电路应能在阳极电流大于rAⅨ)时,封锁门极关断脉冲,防止GTO损坏。

   门极驱动电路的形式 NT5TU32M16CG-25C

   (1)恒压源关断驱动

   恒压源关断驱动电路如图⒈35所示,晶体管V1控制GTO触发导通,V2控制GTO关断。关断电源E2提供较大的关断电流,但须小于GTO的门极反向电压乙%RNI,否则会引起GTO产生雪崩电流。

   (2)变压源关断驱动

   变压源关断驱动电路如图⒈36所示,晶体管V通过电容C供给GTO触发脉冲信号,使GTO导通,电容C充电。当关断信号加到晶闸管SCR使其导通时,电容C经SCR放电,为GTO门极提供一个负脉冲电压,关断GTO。由于SCR的容量较大,可以提供较大的关断电流,设计合适的R2的值,可保证GTO的可靠关断。
