GJB973A-2004中4.7.8进行的规定测量
发布时间:2019/7/6 20:09:16 访问次数:1838
电容
按GB/T17737.1-20OO中113测出电缆试样的总电容G,然后按下述公式确定试样单位长度的电容:FAN103MY
式中,C 被测试样单位长度的电容(pF/m);
G 被测试样的总电容(pF);
L 被测试样长度(m)。
特性阻抗
按GJB973A-2004中4.7.8进行的规定测量。当采用时域法(TDR)测量时,试样长度最短为3m或在3GHz时最大衰减为2dB取其较短者,应将待测电缆试样的两端装上适配的连接器。试验设备应包括一台时域反射计(TDR),时域反射计的上升时间不大于150ps。对于特性阻抗50Ω的电缆,通常要求特性阻抗测量值应。
电压驻波比

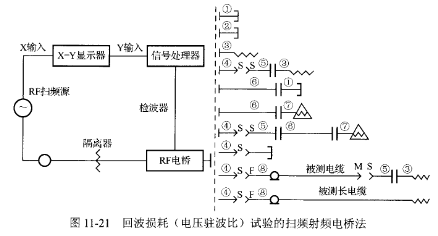

试样的长度应使最低试验频率时的插入损耗至少为6dB,如达不到此要求,则最小长度应不小于100m。试样两端应安装固有反射较小的连接器,使试样能直接与电桥或反射计以及终端负载想连接。当采用扫频电桥系统时,检验和测量程序如图1191所示。
当使用矢量网络分析仪时,必须全面规定有关测量参数,按规程进行校准和负载匹配等操作,测量输入端电压驻波比sl卜输入端电压驻波比s92。
电容
按GB/T17737.1-20OO中113测出电缆试样的总电容G,然后按下述公式确定试样单位长度的电容:FAN103MY
式中,C 被测试样单位长度的电容(pF/m);
G 被测试样的总电容(pF);
L 被测试样长度(m)。
特性阻抗
按GJB973A-2004中4.7.8进行的规定测量。当采用时域法(TDR)测量时,试样长度最短为3m或在3GHz时最大衰减为2dB取其较短者,应将待测电缆试样的两端装上适配的连接器。试验设备应包括一台时域反射计(TDR),时域反射计的上升时间不大于150ps。对于特性阻抗50Ω的电缆,通常要求特性阻抗测量值应。
电压驻波比
试样的长度应使最低试验频率时的插入损耗至少为6dB,如达不到此要求,则最小长度应不小于100m。试样两端应安装固有反射较小的连接器,使试样能直接与电桥或反射计以及终端负载想连接。当采用扫频电桥系统时,检验和测量程序如图1191所示。
当使用矢量网络分析仪时,必须全面规定有关测量参数,按规程进行校准和负载匹配等操作,测量输入端电压驻波比sl卜输入端电压驻波比s92。
