允许负载失配测试方法

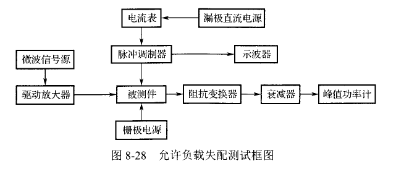

   1.测试框图(见图⒏28)

   2.测试条件G2996F1UF

   输入测试条件如下,具体数值参考相关规范的要求:

   (a)漏源电压;

   (b)脉冲宽度、占空比;

   (c)栅极工作点;

   (d)输入射频功率值;

   (e)工作频率。

   3.测试步骤

   测试仪器开机预热至少半小时,良好接地。按照图8-28所示连接测试系统,先将阻抗变换器去掉,校准测试系统,设置信号源的输入功率到规定值,施加规定的工作电压,施加电压的顺序为:先调整栅极电压使得器件沟道处于半开启状态,然后将漏极电压逐渐增加至详细规范规定的工作电压,最后逐渐增加栅极电压至详细规范规定的电压值打开射频源,从峰值功率计上读出输出功率POⅡ然后依次关闭射频源,漏偏置电压和栅偏置电压。将阻抗变换器接入校准好的矢量网络分析仪,设定频率点,调节阻抗变换器的失配程度达到规定值的下限后固定失配状态;将阻抗变换器按图8砬8接入系统,施加规定的工作电压,施加电压的顺序为:先调整栅极电压使得器件沟道处于关闭状态,然后将漏极电压逐渐增加至详细规范规定的工作电压,最后再逐渐增加栅极电压至详细规范规定的电压值;设置信号源的输出功率,对被测器件施加射频信号,在3ω°的范围内,检测被测器件的抗失配能力,按详细规范要求,稳定工作一段时间,依次关掉射频信号、漏极偏置电压、栅极偏置电压,去掉阻抗变换器;按图8-28重新连接好测试系统,对被测件施加极偏置电压、漏极工作电压和射频信号,从峰值功率计上读出输出功率PO2;失配试验后输出功率PO2若大于产品详细规范规定的功率值,则满足失配比要求,否则不满足指标。
