脉冲上升时间测试框图如图⒎38所示。激光脉冲经半透明反射镜后,一路入射于触发用光电管,提供外触发脉冲;另一路经透镜发散后,入射于待测光电管,IDT7006S55PF由示波器显示出波形。用照相机拍摄的波形图,图通过纤维卡片阅读机读取脉冲上升时间的准确数据。波形图测得的上升时间必须经过校正,光电管的上升时间久通常由下式计算:

    由于在各个单元的有限上升时间的校正中包含误差,因此,最好选择上升时间不超过光电管上升时间三分之一的单元。

   测试注意事项:

   (1)应做到输出电路的分布参数为最小,负载电阻应予以说明;

   (2)工作电压应有规定;

   (3)入射光应均与照射整个光阴极;

   (4)光电管应处于线性工作状态。

    反射脉冲上升时间

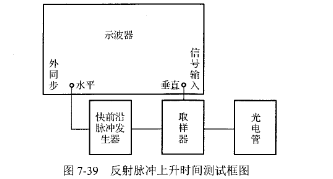

   用时域反射计与光电管输出接头相连接测量反射脉冲上升时间,时域反射计的上升施加应不大于反射脉冲上升时间的三分之一,测试框图如图⒎39所示。
