启动过冲、启动延迟测试
发布时间:2019/6/24 21:12:08 访问次数:3160
启动过冲、启动延迟测试 UC3846DWTR

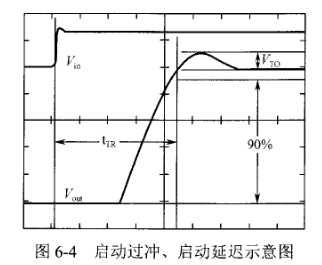

启动过冲指DC/DC变换器在施加启动输入电压后,输出电压瞬时值与稳定值之间的最大差值;启动延迟指从施加启动输入电压到输出电压达到电压额定值90%的时间,一般采用示波器测试,其读数定义如图⒍4所示。
测试过程如下:
(1)设定好电子负载的起始加载电压、加载速率和加载电流;
(2)将示波器通道的X、Y旋钮调整到合适位置、DC耦合方式、触发方式选为单次或正常并选择合适的触发电平(一般设为输入电压的一半);
(3)设定电源电压上升速率、输出电压值,输出电源;
(4)从示波器上波形上读取输出电压瞬时最大值与稳定输出值的差即为启动过冲电压,示波器上波形上读取输入电压开始阶跃到输出电压达到其稳定值⒇%的时间为启动延迟时间。
启动过冲、启动延迟测试 UC3846DWTR
启动过冲指DC/DC变换器在施加启动输入电压后,输出电压瞬时值与稳定值之间的最大差值;启动延迟指从施加启动输入电压到输出电压达到电压额定值90%的时间,一般采用示波器测试,其读数定义如图⒍4所示。
测试过程如下:
(1)设定好电子负载的起始加载电压、加载速率和加载电流;
(2)将示波器通道的X、Y旋钮调整到合适位置、DC耦合方式、触发方式选为单次或正常并选择合适的触发电平(一般设为输入电压的一半);
(3)设定电源电压上升速率、输出电压值,输出电源;
(4)从示波器上波形上读取输出电压瞬时最大值与稳定输出值的差即为启动过冲电压,示波器上波形上读取输入电压开始阶跃到输出电压达到其稳定值⒇%的时间为启动延迟时间。
