测试应规定其中两种方法之一

   线性上升率

   电路说明和要求如图5-49所示。

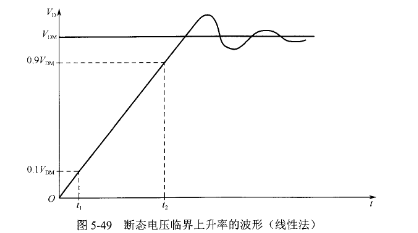

   图5-49 断态电压临界上升率的波形(线性法)

   脉冲发生器提供如图5-49所示的具有规定幅值和可调直线电压上升率的线性波形,连接10%‰M和⒛%‰M两点的直线应具有规定的断态电压临界上升率的斜率。应满足下列条件: G6K-2P 5VDC

   在10%‰M和㈨%‰M之间的瞬时阳极电压相对10%‰M和90%‰M两点连接直线的偏离不应大于10%‰M。

   在10%‰M和㈨%‰M之间的瞬时阳极电压斜率相对10%‰M和⒛%‰M两点直线斜率的偏离不应大于100%。

   5%‰M和10%‰M两点连线的斜率应不小于10%‰M和90%‰M两点连接直线斜率的75o/o。
