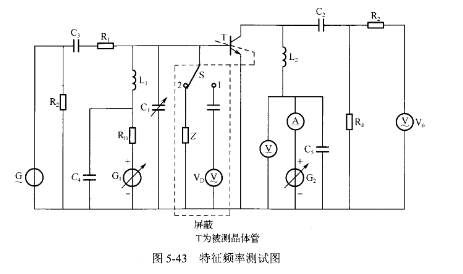

1)测量晶体管的特征频率(见图5-43)

   T为被测晶体管

   图5-43特征频率测试图

   2)电路说明和要求G6J-2P-Y-DC24V

   V0为电子电压表;

   VD为信号探测器;

   R1的值应大于晶体管的输入阻抗;

   选取的凡的值与信号源的特性阻抗匹配;

   凡为电压表的内阻,其值应大于△的值;

   △的值必须小于晶体管的输出阻抗;

   凡的值应大于‰E/r:;

   Ll和砀在测试频率下应具有高的阻抗,且砀的阻抗至少要比△的值大100倍。

   电容C4和C5在测试频率下应呈现短路状态;

   电容α和%的阻抗应低于R1和△的值。
