集电极-基极击穿电压。或发射极-基极击穿电压yl:⑴E:。

   以下为集电极一基极击穿电压额定值的验证方法,但只要适当调换一下集电极和发射极端子,此方法也可作为发射极一基极击穿电压的验证方法。G6J-2P-Y-4.5VDC

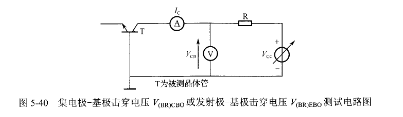

   1)电路图(见图5-40)

   图5-40 集电极-基极击穿电压/l/:幻cIl。或发射极一基极击穿电压/l:ηEIl。测试电路图

   2)电路说明和要求

   电阻R是一限流电阻,其阻值应足够大,以防止过大电流流过晶体管和电流表A。电流表应呈现短路状态,电压表应呈现开路状态。

   3)测试步骤

   (l)将温度调到规定值。

   (2)加大电源电压,直至下述两种情况中之一出现为止:

   ①在达到最大电流之前,达到了规定最大电压,此时额定值得到了验证;

   ②或在达到规定的最大电压之前,达到了规定的最大电流。此时额定值未得到验证,晶体管被拒收。

   4)规定条件

  环境或管壳温度;

   集电极电流(或发射极电流)。
