​共基极输出电容

发布时间:2019/6/23 17:44:49 访问次数:2506

   共基极输出电容

   测量晶体管输出电容有两种方法

   方法1:两端电桥法。G6J-2FS-Y-TR-4.DC5V

  方法2:三端电桥法。此法特别适用于小输出电容的精确测量。

   在方法1中,电桥必须允许通过直流偏置电流,而在方法2中则没有这一要求。

   方法1:两端电桥法

   1)电路图(见图5-38)

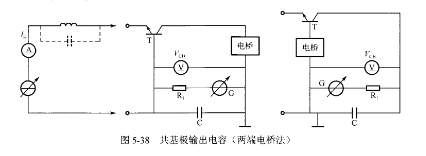

   图⒌38 共基极输出电容(两端电桥法)



   2)电路说明及要求

   电桥在承受所要求的集电极电流时应不影响测试精度,也可在电桥的两端接上一个电感。电容C在测试频率下应能起到短路作用。如果不在发射极开路的情况下测量电容,则要在发射极和基极间接入偏置电路。

   3)测试步骤

   (1)将温度调到规定值。

   (2)接入测试电路,调节电桥的读数为零。

   (3)将被测晶体管插入测试插座,加上规定的偏置,测出输出电容。

   4)规定条件

   环境或管壳温度;

   集电极一基极电压;

   发射极电流,通常为零;

   测量频率,如果该频率不是1MHz;

   晶体管安装条件。


   共基极输出电容

   测量晶体管输出电容有两种方法

   方法1:两端电桥法。G6J-2FS-Y-TR-4.DC5V

  方法2:三端电桥法。此法特别适用于小输出电容的精确测量。

   在方法1中,电桥必须允许通过直流偏置电流,而在方法2中则没有这一要求。

   方法1:两端电桥法

   1)电路图(见图5-38)

   图⒌38 共基极输出电容(两端电桥法)



   2)电路说明及要求

   电桥在承受所要求的集电极电流时应不影响测试精度,也可在电桥的两端接上一个电感。电容C在测试频率下应能起到短路作用。如果不在发射极开路的情况下测量电容,则要在发射极和基极间接入偏置电路。

   3)测试步骤

   (1)将温度调到规定值。

   (2)接入测试电路,调节电桥的读数为零。

   (3)将被测晶体管插入测试插座,加上规定的偏置,测出输出电容。

   4)规定条件

   环境或管壳温度;

   集电极一基极电压;

   发射极电流,通常为零;

   测量频率,如果该频率不是1MHz;

   晶体管安装条件。
