晶体管结构和外形 IDT74FCT16244ATPVG

   晶体三极管中有两种带有不同极性电荷的载流子参与导电,通常又称之为双极型晶体管(BJT),双极型晶体管是一种电流控制的双结、双极载流子开关器件。晶体管的几种常见外形如图5-9所示。

    ・

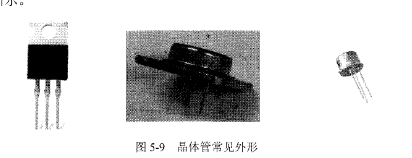

   图5-9 晶体管常见外形

   通常情况下,晶体管会与其他电路元件结合在一起,从而获得信号的增益。双极型晶体管广泛应用于各种中小型电子电路中作开关使用。按照其应用范围可以分为电光源用、电视机用和开关电源用等。双极型晶体管大多由硅取代锗,主要用二次扩散法制造。随着MOs器件的兴起,双极型晶体管其占据的市场份额己经逐渐减少。由于双极型晶体管受到其各项参数的限制,热容量小、过流能力低等缺点,但由于其成熟的加工工艺,极高的成品率和低廉的成本,使得双极型晶体管仍占有一席之地。

    双极型晶体管可分为NPN型和PNP型。在正向放大的工作模式下,发射极(BE结)正偏的同时,;集电极(BC结)反偏。在基极开路时,基区中的电子浓度很低。此时,即使集电极的电压很高,但是晶体管中仅有很小的电流,晶体管状态为阻断状态。反之,有基极注入正向电流时,基极电流不仅使发射极电流增大,而且基区的电子会向反偏结扩散,其中一

部分电子在基区被复合掉,其余的电子则到达空间电荷区的边界后被扫到集电区内。双极型晶体管就是一种可以控制能量转换的半导体器件,可以将输入的任何微小变化不失真地放大输出。
