误差消除或抑制方法

   采用继电器分时复用的方式可以大大提升测试通道数量,并提高测试效率,但同时也会带来一定测试误差。 A1101ELHLT-T继电器电性能主要参数指标有额定工作电压、线圈电阻、触点切换电压和电流、静态可承受电流、开关寿命、静态导通电阻、动态导通电阻、绝缘电阻、吸合时间、释放时间和热电势。

   其中,有些技术指标要求继电器工作在具体的工作条件下,否则会损伤继电器或器件,从而影响测试结果,指标主要是额定工作电压、线圈电阻、触点切换电压和电流、静态可承受电流、开关寿命。额定工作电压、线圈电阻确定了驱动继电器的电压和电流的大小,触点切换电压电流,静态可承受电流表示触点动态和静态可以承受的电流大小,触点切换电压表面触点关断时可以承受的电压,开关寿命表明其可以承受的开关次数。

   静态导通电阻、动态导通电阻、绝缘电阻、吸合时间、释放时间、热电势是继电器产品对外表现出的性能,这些参数性能指标会影响到参数的测试精度,因此用继电器进行通道拓展时必须进行必要的误差消除或抑制措施。

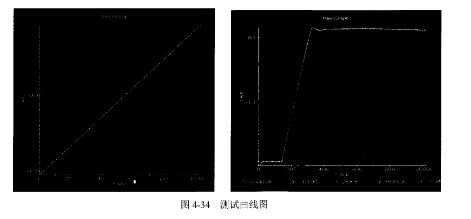

   在通过一系列的误差消除措施后,可以很好地满足测试结果的精度要求,测试曲线无干扰毛刺,如图⒋34所示。
