LVDS差分信号不可以跨平面分割

   尽管两根差分信号互为回流路径,跨分割不会割断信号的回流,但是跨分割部分的传输线会因为缺少参考平面而影响接收端匹配电阻的布局。 R5F364A6DFB

   ・对接收端的匹配电阻到接收引脚的距离要尽量靠近。一般应小于71rm,最大不能超过12mm。

   ●匹配电阻的精度要求。

   对于点到点的拓扑,走线的阻抗通常控制在100Ω,但匹配电阻可以根据实际情况进行调整。电阻的精度最好是1%~2%。因为根据经验,10%的阻抗不匹配就会产生5%的反射。

   ・对收发器的电压和地使用滤波电容,滤波电容的位置应该尽量靠近电源和地引脚,滤波电容的值可以参照器件手册。

   ●对电源和地引脚与参考平面的连接应该使用短和粗的连线连接,同时使用多点连接。

   ・保证地电流回路短而粗。

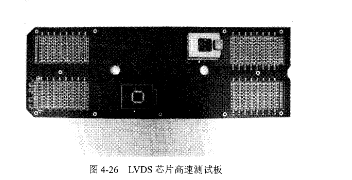

   ・根据以上设计准则,结合芯片和测试机台的特点,设计出的测试板如图⒋26所示。根据LVDS信号PCB设计准则,接收端需要100Ω的匹配电阻。该测试板没有该匹配电阻,是因为可以利用测试机台内部资源匹配该电阻,从而使得匹配电阻更接近测试机台接收端,可以获得更好的测试质量和实现更灵活的测试。

   ・LVDs芯片的测试分为功能测试、直流参数测试、交流参数测试;差分电压(/oD)、差分电压变化(Δ/。D)、共模电压(/os)、共模电压变化(Δ/。s)是描述LVDS信号的关键直流参数。交流参数反映芯片的动态特性,主要有信号上升时间、下降时间、锁相环锁定时间、锁相环关断延迟时间、时钟抖动测试等,这些参数的测试方法可以参考ANsI/TIA/EIA―644标准。
