   Profibus总线采用光缆通信时,支持星形和环形的拓扑结构,其中环形结构(有冗余功能)只能在采用光接口时才可用。

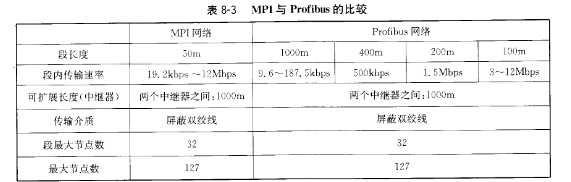

与屏蔽双绞线不同的是,光缆允许的长度与传输速率无关,只取决于光缆类型和光接口类型,两个相邻节点之间的距离可能为50~400m,详细情形可参考⒏MATIC NET ProRbusNetworks手册。

   西门子公司只提供多模光缆,按照材质不同可分为POF(塑料)光缆、PCF光缆和玻璃光缆。MATIC光接口模块有3种类型:集成光纤接口的通信模块、OLM(光链路模块)、OBT(光缆总线终端)。在一个PloⅡb“光缆网络中,这3种光接口的总数不能超过122个。

   Profibus的总线存取技术

   Profibus网络是一种主从结构的网络,主站具有总线控制权,对从站采用轮询方式,依次向各从站发出通信请求,囚此也可称为主动站。

在多主站系统中,所有主站之间形成一个逻辑令牌环,令牌环按照主站地址的升序排列,令牌在各主站之间依次传递。得到令牌即取得总线控制权,成为主动站,在任意时间只有一个主站是主动站,它可以向从站或其他主站发送通信请求。一个Profibus多主站系统的总线存取机制如图⒏11所示。
