MPI网络的S7连接组态

   图⒏3已经给出了一个MPI网络,我们在此基础上做叩连接组态工作。首先单击⒏-MATIC400(1)站的CPU模块,在NetPrO界面的下方出现连接表(Connection Table),然后双击连接表中的空白行,也可右击选择“InseⅠ New Conl△ecti⑾”,随即弹出“插入新连接(InⅡ New Colllle∝on)”对话框。MLC1240-451MLC

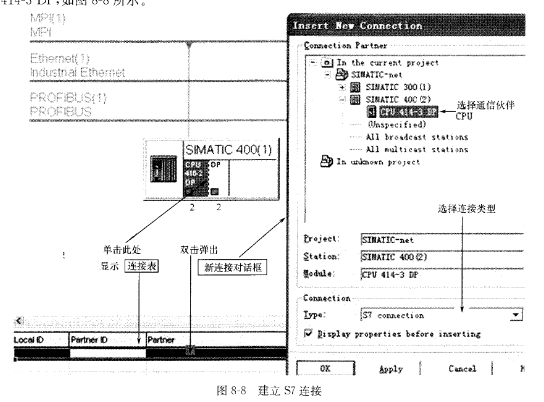

    在对话框中选择连接类型为S7连接,选择通信伙伴CPU⒏MATIC400(2)的CPU4143DP,如图⒏8所示。

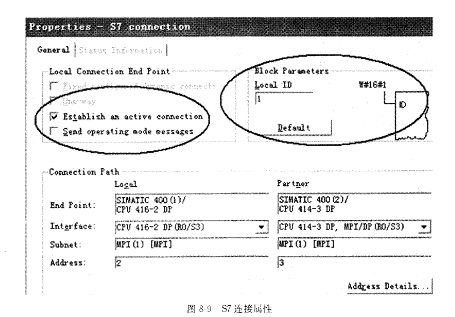

    完成上述步骤后,单击“OK”或“Appl￠按钮,弹出属性界面,可查看g连接的详细情况,包含本地ID、主动连接、本地CPU型号及接口、通信伙伴CPU型号及接口、子网类型、站地址等信息,如图⒏9所示。

    注意:图⒏9中左上方单边连接(Olle-way)的选项,由于两个通信伙伴均为y△00cPU,所以必然是双边连接(Twoˉway),所以此处的单边连接不可选;右上方I'ocal IEl的含义在前面已经解释过了,I'ocal ID可以在这里修改,而“W△16芊1”就是用户程序调用通信功能块时Locd ID的格式。确认图⒌9中的叩连接属性后,在图88下方的连接表即出现刚刚设置好的1个连接。重复同样的过程,再建立l个与SIMATIC300(1)站的⒌连接,如图810所示。

   连接表中的“Partner ID”不能修改;“Active conl△ecton partner”栏中的状态(Yes/No)表明该连接由本地(I'ocaD节点建立还是由对方节点建立,“Yes”为本地建立,“No”为伙伴(Partller)建立,可通过图孓9左上方的“Establish a【l弼tive conllecton”选择。

   依次单击MPI子网上3个站的CPU,分别出现各站的叩连接表。但是由于⒏MATIC300(1)作为服务器,只能实现与另外两个站之间的单边通信,不能主动建立y连接,所以它的连接表是空的。

   双边连接的双方都有连接表,需要编译后分别下载;单边连接只需在连接建立的一方,即“Active∞nlaection partl△e尸栏为“Yes”的一方编译下载连接表。
