应用举例 G2007RG1U

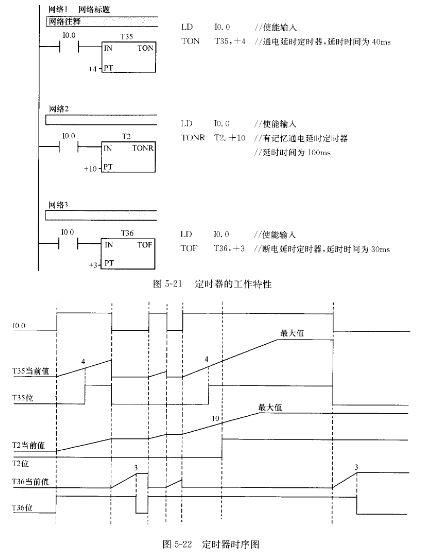

   图⒌21所示是介绍3种定时器的工作特性的程序片段,其中T35为通电延时定时器,T2为有记忆通电延时定时器,T36为断电延时定时器。本梯形图程序中的输人/输出执行时序关系如图⒌22所示。

   图⒌22 定时器时序图

   应用定时器指令应注意的问题

   不能把一个定时器号同时用作断开延时定时器(T(F)和接通延时定时器(TC)N)使用复位(R)指令对定时器复位后,定时器位为0,定时器当前值为0。

   有记忆接通延时定时器(TONR)只能通过复位指令进行复位。

   对于断开延时定时器(TOF),需要输入端有一个负跳变(由ON到OFF)的输人信号启动计时。
