系统要求

   计算机软件配置:STEP7Micro/WIN编程软件是基于Windows操作系统平台的应用软件,适用的操作系统为Wind。ws XP、Willdows7及更高版本。sTEP7MicrO/WIN的各个版本与Wind。ws操作系统的各个版本之间有一定的兼容关系。B0530WS-7如果安装的Mic⒛/WIN版本和操作系统不兼容,则会发生各种问题,如比较常见的通信不正常的现象。各个版本的STEP7软件与Wind。ws操作系统的兼容情况可以参见软件的版本说明。计算机硬件配置为内存、显示器、硬盘空问支持Wind。ws操作系统平台运行的硬件配置即可。

   通信方式有3种:①通过PC/PPI多主站电缆直接连接;②通过带有MPI电缆的通信处理器卡连接;③通过一块MPI卡和配套的电缆相连接。

   硬件连接

   要将计算机连接至⒐~900,采用PC/PPI电缆建立个人计算机与PI￡之间的通信是最常见和最经济的方式。这是单主机与个人计算机的连接,不需要其他硬件,如调制解调器和编程设备等。

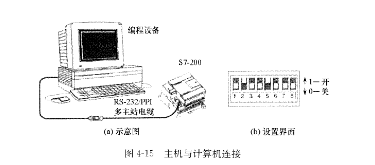

   典型的单主机连接示意图如图⒋15(a)所示。首先把PC/PPI电缆的PC端连接到计算机的R⒏232接口(可以是COM1或COM2中的任一个),把PC/PPI电缆的PPI端连接到PLC的R⒏485接口。接着设置PC/PPI电缆上的DIP开关,选定计算机所支持的波特率和帧模式。DIP开关中用开关1、2、3设定波特率,开关4、5设置帧模式。设置界面如图⒋15(b)所示。
